طراحی سیستم اعلام حریق براساس ضوابط BS-EN54-قسمت دوم
- شناسه خبر: 19233
- تاریخ و زمان ارسال: 31 شهریور 1396 ساعت 17:00
کاشف دود نقطهای

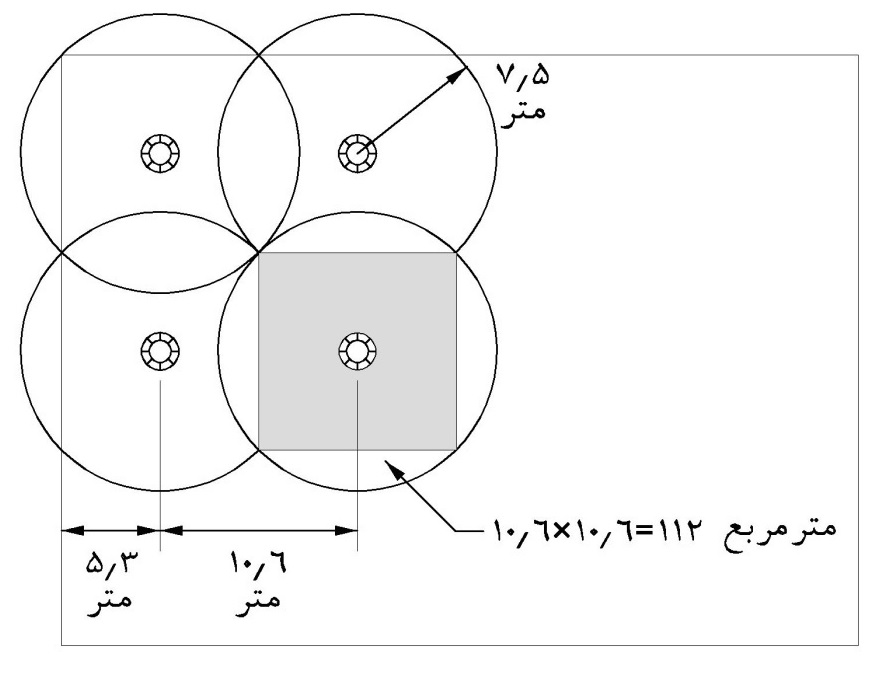

– حداکثر شعاع پوشش کاشفهای دودی ۵/۷ متر میباشد. از آنجا که پوشش سطوح با دایرههای دارای همپوشانی، در عمل مشکل میباشد، به منظور حصول اطمینان از پوشش کامل، میتوان از مربعهای محاطشده به ضلع ۶/۱۰ متر در دایره استفاده نمود. بدین ترتیب حداکثر فاصله هر دو کاشف، ۶/۱۰ متر و حداکثر مساحت تحتپوشش هر کاشف ۱۱۲ مترمربع است.
شکل ۱

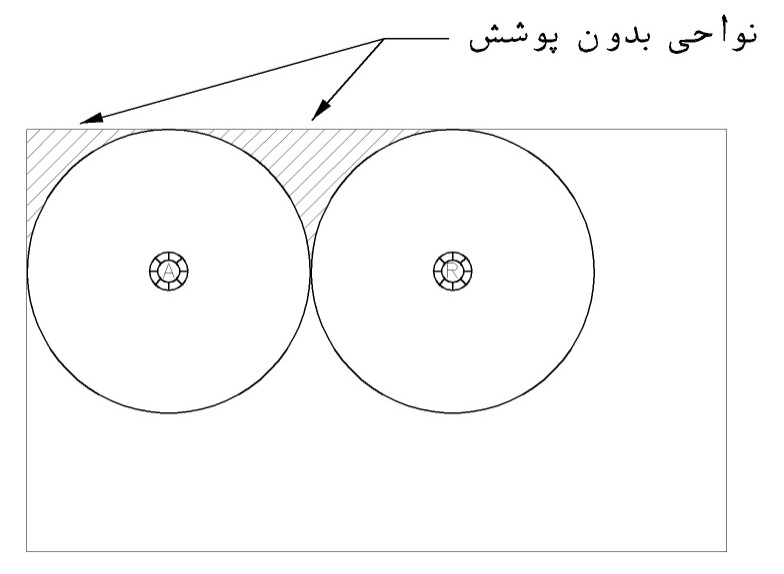

– نصب کاشف در یک فضا باید به گونهای انجام شود که هیچ نقطهای از فضا بدون پوشش باقی نماند.
شکل ۲
۰۲

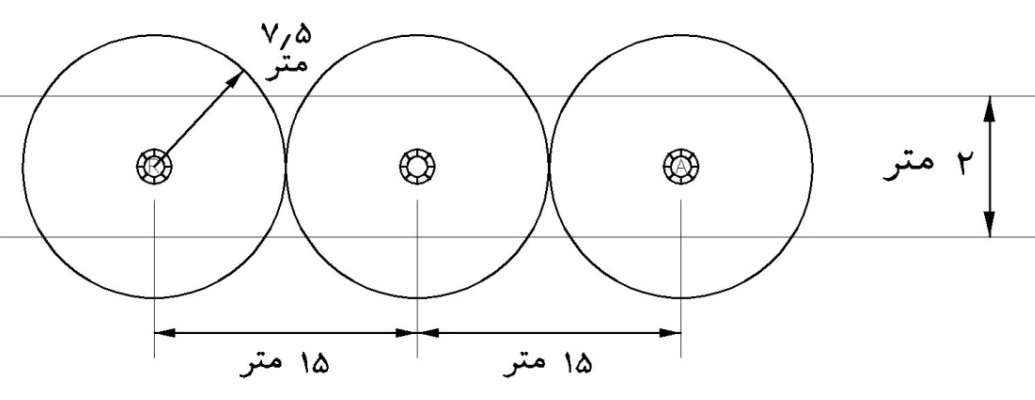

– در راهروهای با عرض کمتر از ۲ متر، نیازی به همپوشانی دایرهها نبوده و فاصله دو کاشف میتواند تا ۱۵ متر افزایش یابد. در راهروهای با عرض بیش از ۲ متر، طراحی باید براساس بند اول صورت گیرد.
شکل ۳

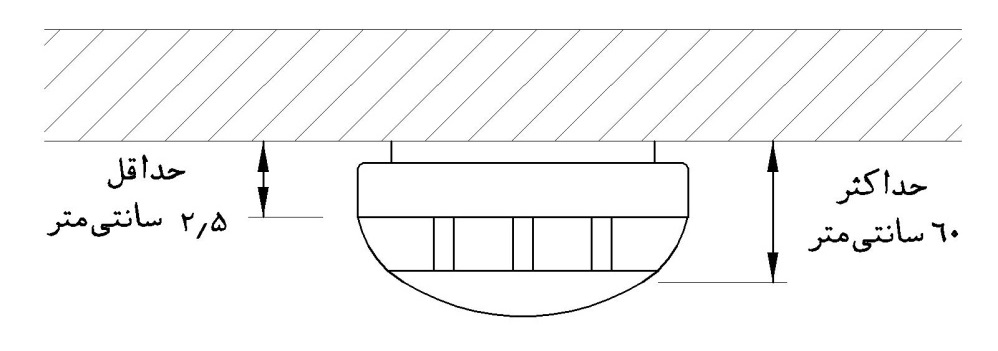

کاشفهای دودی که بهصورت نقطهای عمل مینمایند، باید با سقف حداقل ۵/۲ سانتیمتر و حداکثر ۶۰ سانتیمتر فاصله داشته باشد.
شکل ۴
کاشف حرارتی نقطهای

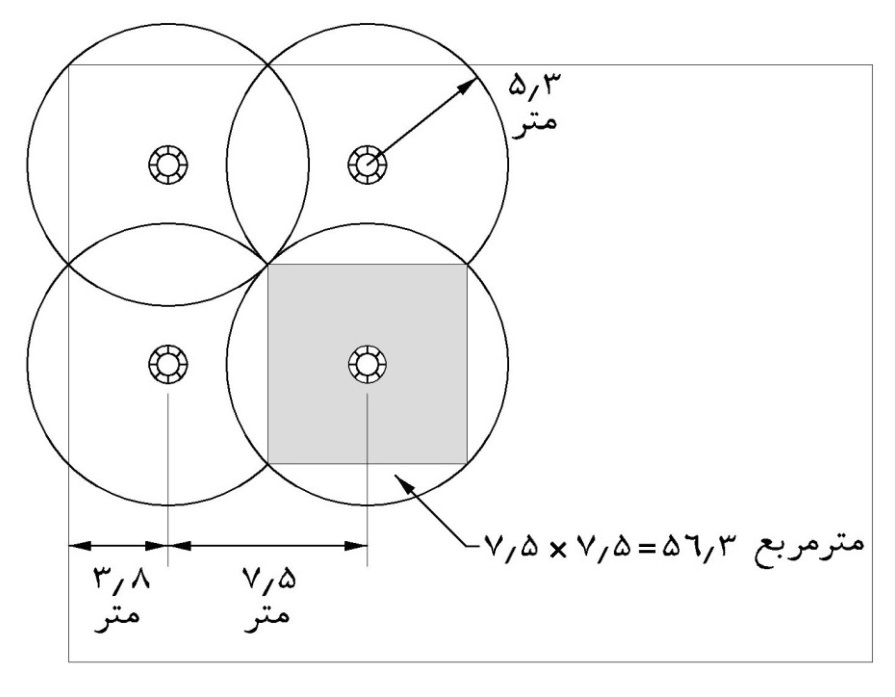

– حداکثر شعاع پوشش کاشفهای حرارتی ۳/۵ متر میباشد. از آنجا که پوشش سطوح با دایرههای دارای همپوشانی، در عمل مشکل میباشد، به منظور حصول اطمینان از پوشش کامل، میتوان از مربعهای محاطشده به ضلع ۵/۷ متر در دایره استفاده نمود. بدین ترتیب حداکثر فاصله هر دو کاشف، ۵/۷ متر و حداکثر مساحت تحتپوشش هر کاشف ۳/۵۶ مترمربع میباشد.
شکل ۵
– نصب کاشف در یک فضا باید به گونهای انجام شود که هیچ نقطهای از فضا بدون پوشش باقی نماند.

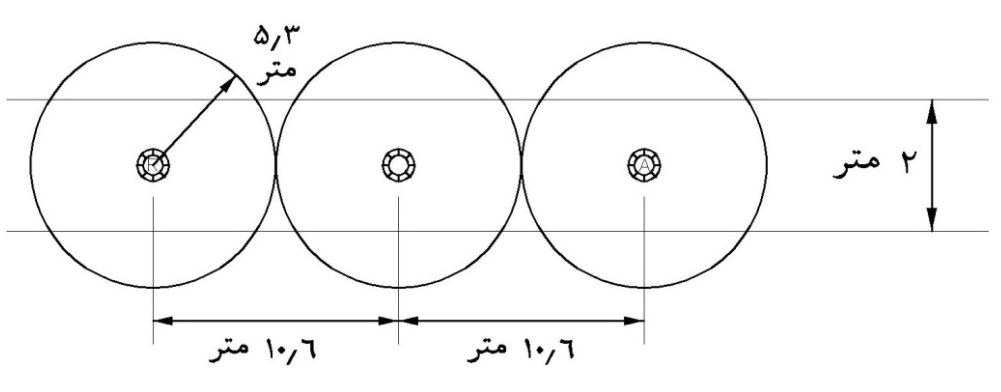

– در راهروهای با عرض کمتر از ۲ متر، نیازی به همپوشانی دایرهها نبوده و فاصله دو کاشف میتواند تا ۶/۱۰ متر افزایش یابد. در راهروهای با عرض بیش از ۲ متر، طراحی باید براساس بند اول صورت گیرد.
شکل ۶

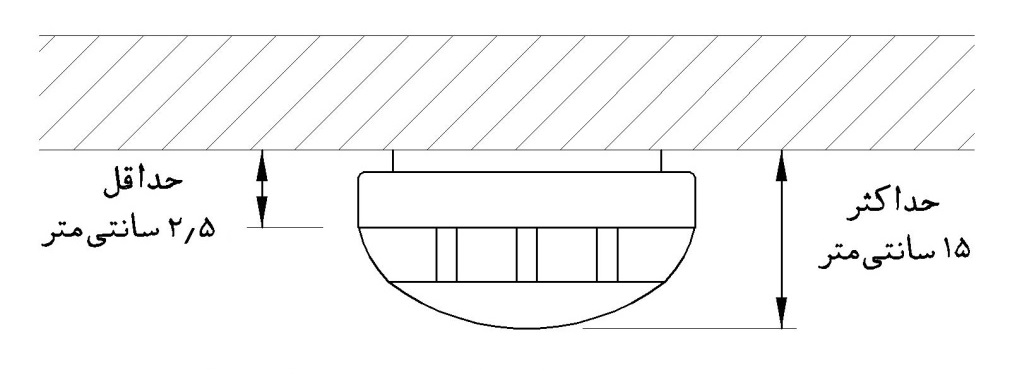

کاشفهای حرارتی که بهصورت نقطهای عمل مینمایند، باید با سقف حداقل ۵/۲ سانتیمتر و حداکثر ۱۵ سانتیمتر فاصله داشته باشد.
شکل ۷
– در پلههای دوربند، نصب یک کاشف در طبقه همکف و یک کاشف در بالاترین طبقه الزامی است.
کاشف پرتوئی
– جانمایی کاشف پرتوئی باید به گونهای باشد که فاصله افقی هیچ نقطهای از فضای موردنظر با خط پرتو از ۵/۷ متر بیشتر نباشد.
– اگر فضا دارای سقف شیبدار باشد، برای کاشفهای پرتوئی نصبشده در درون یا مجاورت تاج، عدد ۵/۷ متر به ازای هر ۱ درجه، ۱ درصد تا حداکثر ۲۵ درصد افزایش پیدا میکند.
– اگر کاشف پرتوئی در فاصله بیش از ۶۰۰ میلیمتر، زیر سقف نصب شده باشد، عرض فضای تحتپوشش در هر طرف کاشف پرتوئی معادل ۵/۱۲ درصد ارتفاع خط پرتو بالای محل حریق میباشد.
شکل پلان
– جایی که خط پرتو با دیوار، فاصلهای کمتر از ۵۰۰ میلیمتر داشته باشد، فضای محصور بین دیوار و خط پرتو، به عنوان فضای با عدم پوشش شناخته میشود.
– حداقل ارتفاع مکانهایی که در آن امکان تردد انسان وجود دارد، ۷/۲ متر میباشد.
– گیرنده و فرستنده کاشفهای پرتوئی باید در محلی نصب گردند که از مصالح صلب و مستحکم ساخته شده و در معرض لرزش و حرکت قرار نداشته باشد.
– فاصله بین گیرنده و فرستنده باید مطابق پیشنهاد کارخانه سازنده باشد.
– هر منطقه تحت پوشش یک کاشف پرتوئی، باید یک زون شناخته شود.
جدول
در شماره بعدی به شرایط طراحی سیستم اعلام حریق براساس ضوابط NFPA-72 پرداخته میشود.
